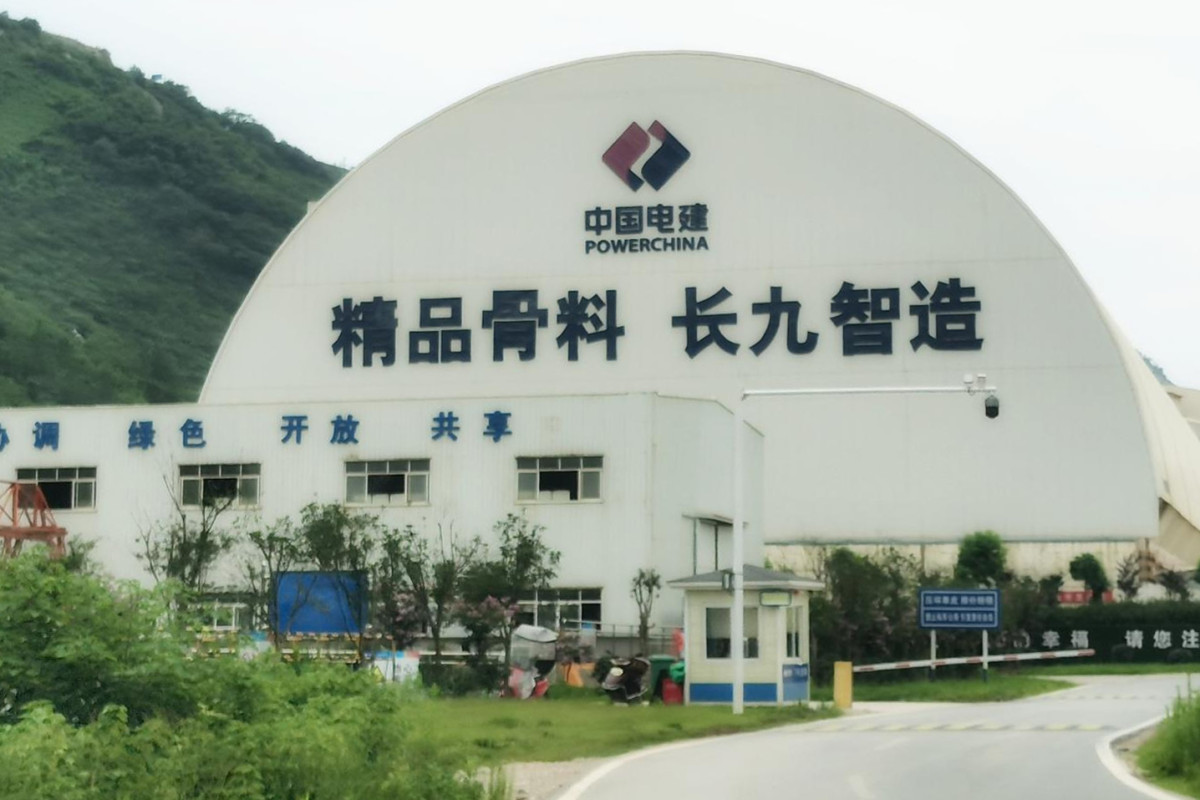

中电建安徽长九新材料股份有限公司成立于2016年1月，是世界500强企业、中国跨国公司100大企业——中国电力建设集团有限公司旗下控股子公司。

长九新材料股份有限公司依托安徽省池州市贵池区神山灰岩矿资源，开发建设长九（神山）灰岩矿资源综合开发利用项目，项目总投资100亿元，主要包括开采加工区、物流廊道工程、码头工程等3个部分。项目具有良好的经济和社会效益，具备民生、安全、生态环保、科学开采、资源集约利用等多重优势。被列为安徽省“大、新、专”项目、非煤矿山重点实施项目、“加快调结构转方式促升级”项目，是对习总书记“绿水青山就是金山银山”要求的生动实践。

长九新材料股份有限公司主要从事高品质建筑骨料加工与销售，产品主要为机制骨料，适用于房屋、道路、桥涵、隧道、港口堤坝等建筑工程，以及各类混凝土和稳定材料的基材等；同时，生产水泥用骨料、熔剂灰岩料等。项目一期于 2019 年 6月底建成投产，矿山二期于2021年底建成试运行，码头二期正在紧锣密鼓开展立项报建等前期工作。项目年产建筑骨料6000万吨，产品质量全部达到国家 I 类标准，规格全面，配比专业，主要服务于长三角，辐射华中、华南等地区。

一、情况介绍

2023年7月10日我公司接到长九公司电话，现场有一台单缸液压圆锥破碎机需要维修，请我公司到现场进行技术支援。经商议后，我公司员工携带相应必备工具于11日驱车赶到现场。

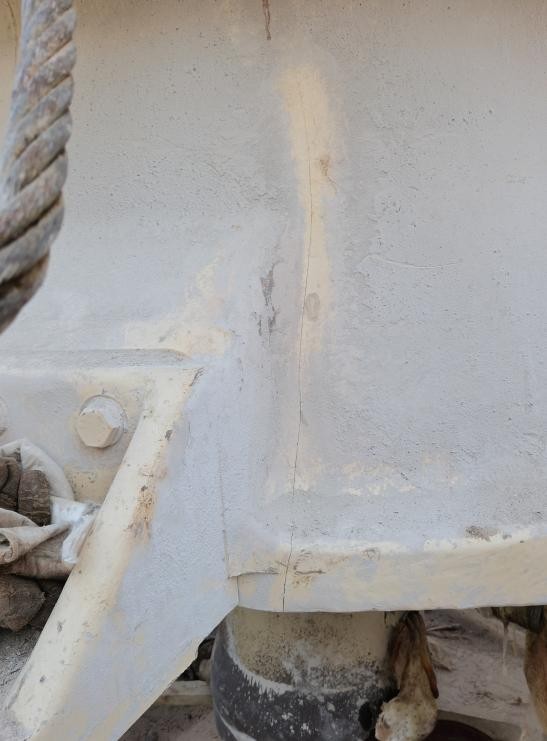

到现场后得知一台由南昌矿机生产的CC400型单缸液压圆锥破碎机下机架外壁破裂，需更换新的下机架（稍后我们会分析是什么原因导致的下机架外壁破裂以及需要更换的其它零部件的原因）。

二、拆卸过程

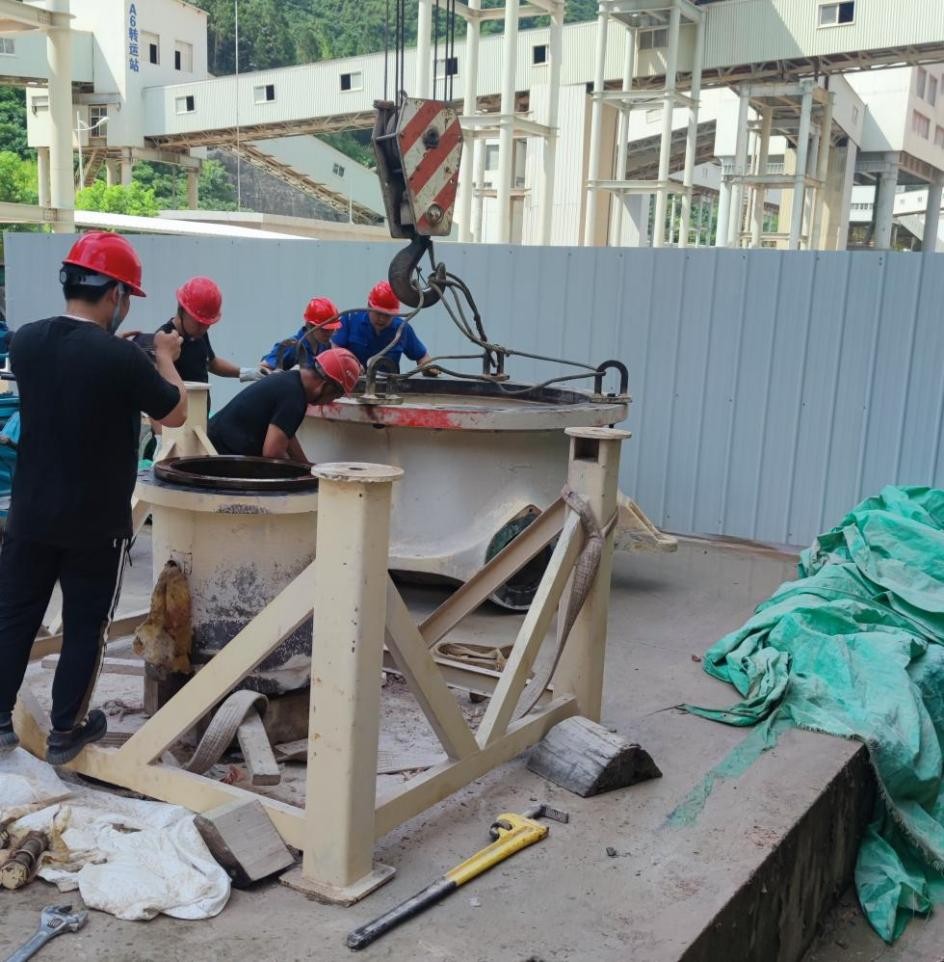

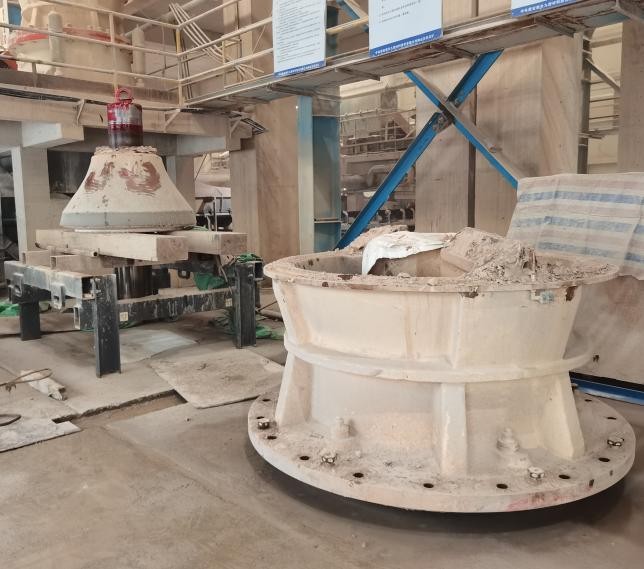

在我公司赶到现场之前，破碎机大型部件已经拆分开

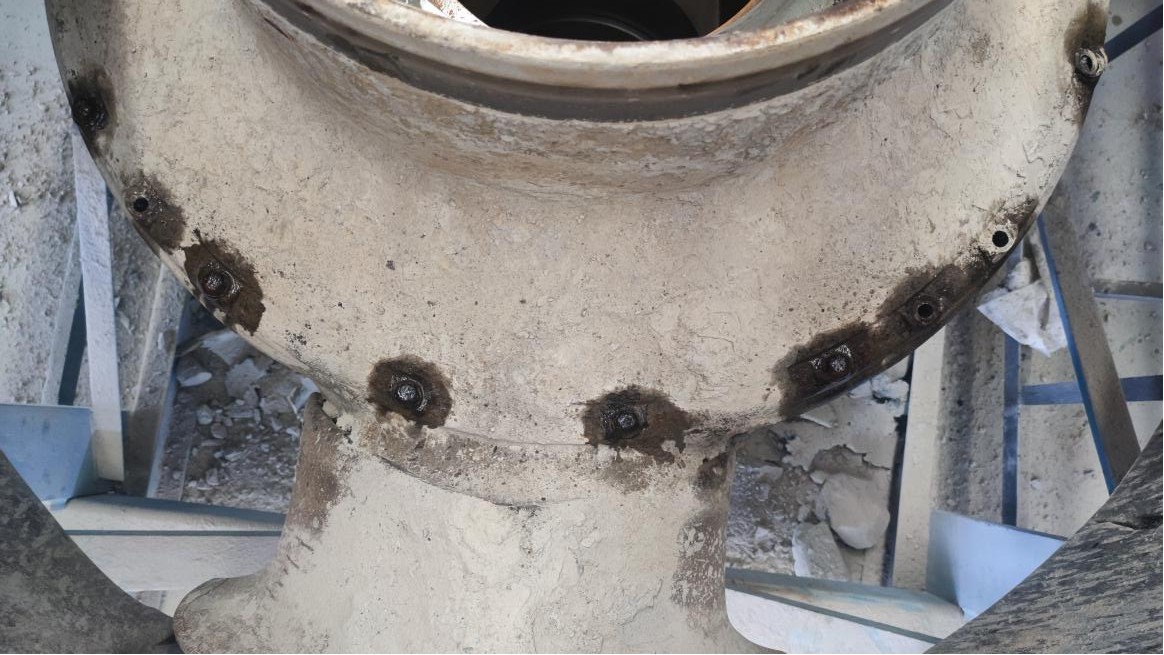

2.1拆卸密封筒

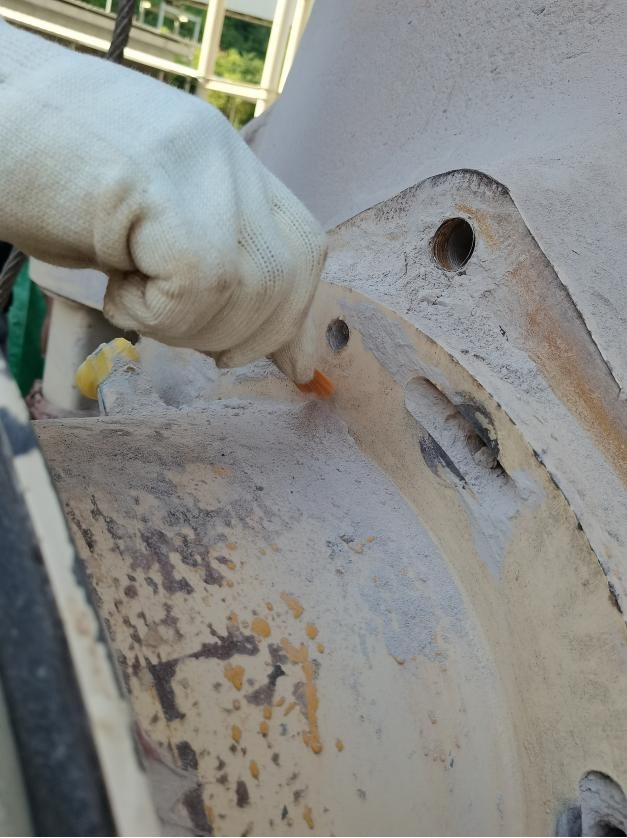

拆卸密封筒时，应在螺栓螺纹上喷涂除锈剂。

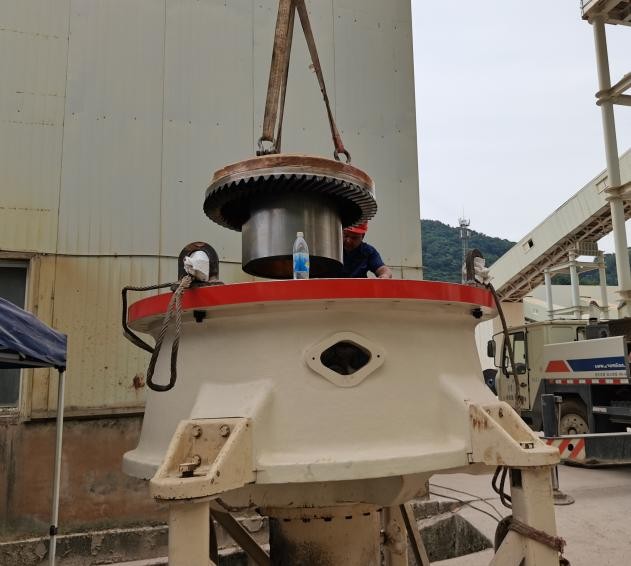

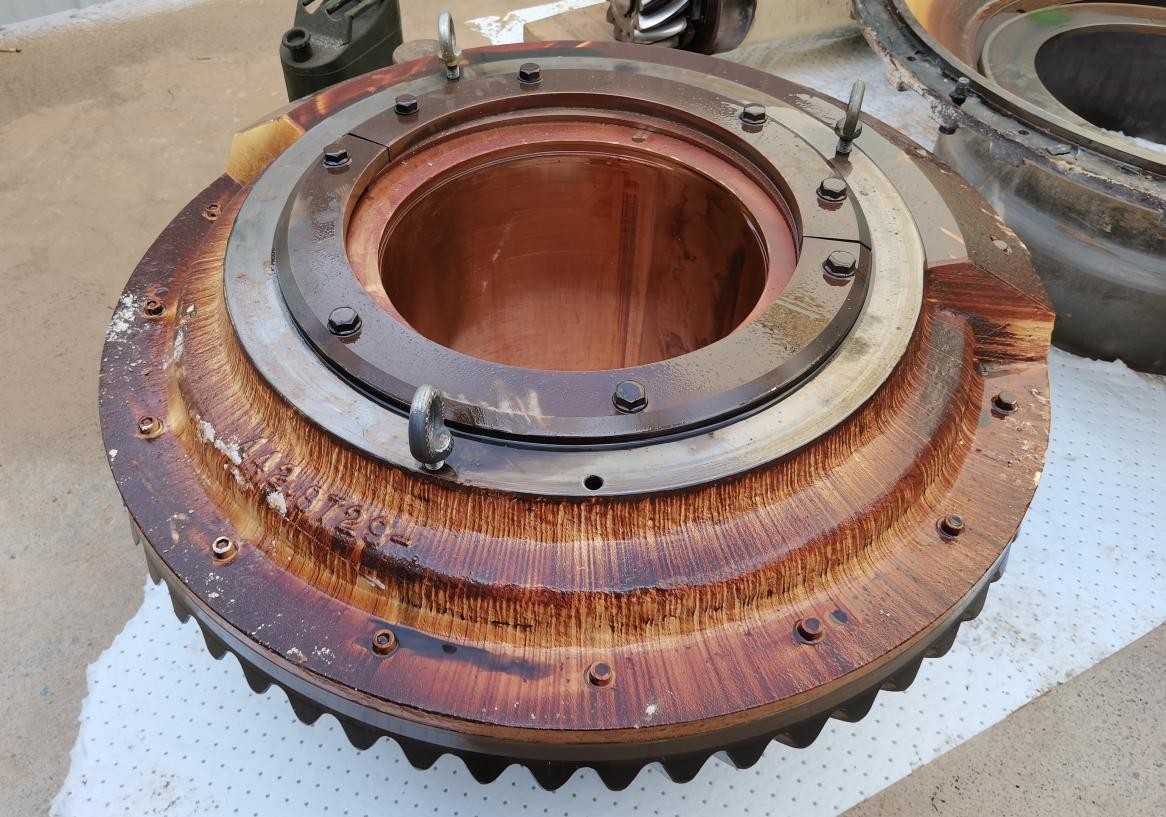

2.2拆卸偏心套总成

拆卸偏心套总成时，吊起时一定吊钩调整居中，整体一定要平衡。

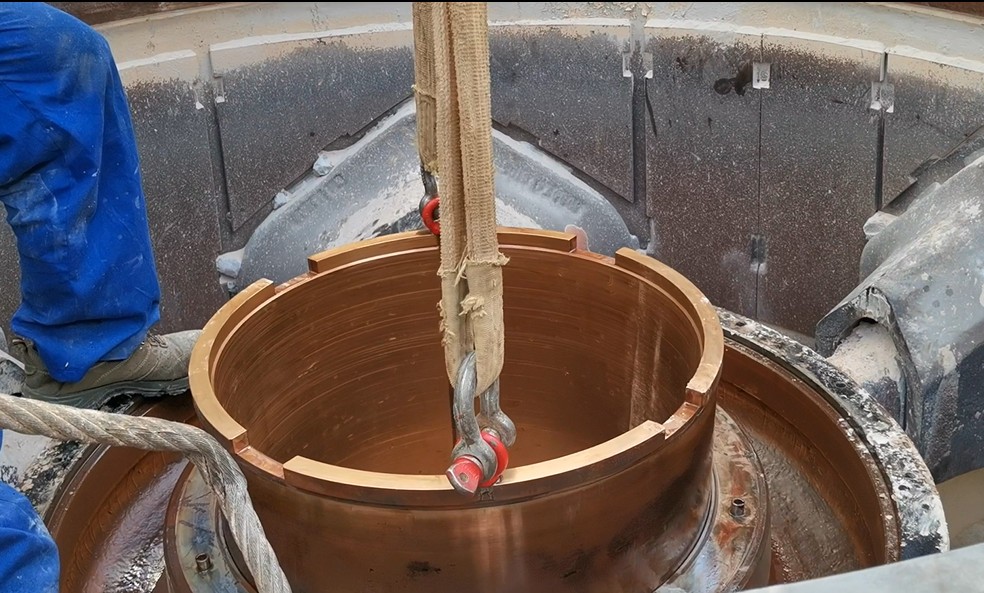

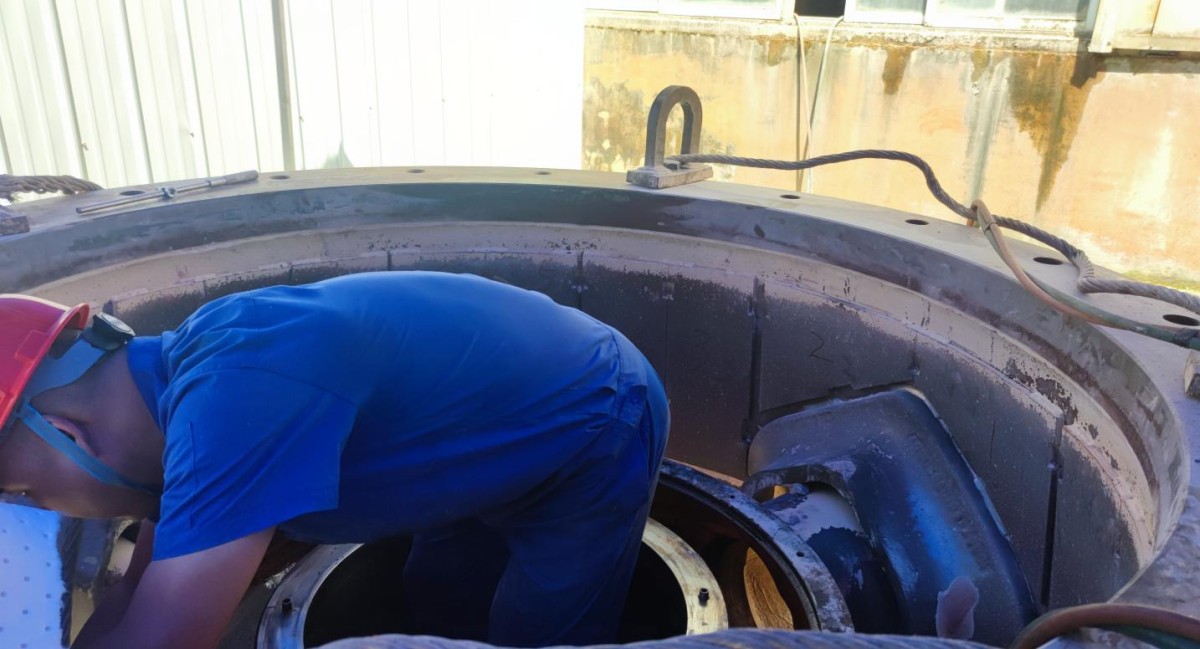

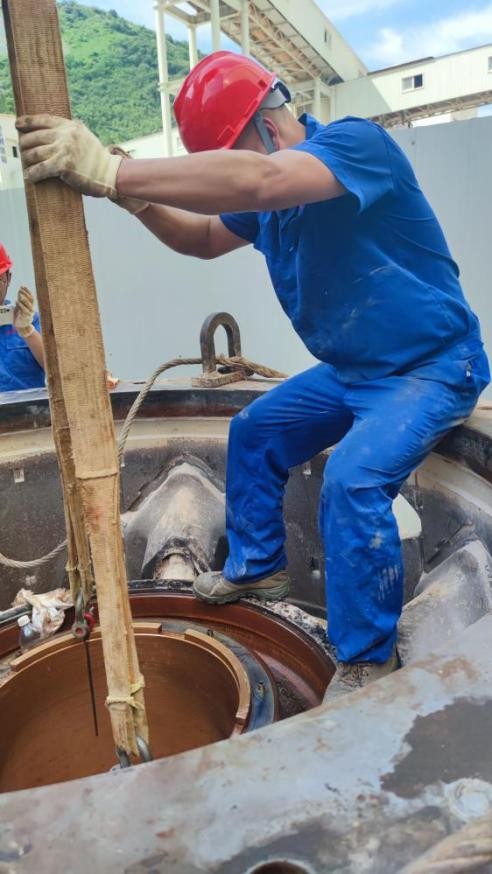

2.3拆卸下机架铜套

下机架铜套和下机架是间隙配合，在拆卸下机架铜套时，可以试着吊起看有没有松动迹象，没有松动迹象时，可以用铜棒或锤子敲击铜套边沿。如果还是无法吊出铜套就需要用到专用拆卸工具。这里我们顺利的吊出了铜套。

 注意！在铜棒或锤子敲击时铜套边沿时，应在敲击部位垫覆橡胶垫等缓冲物，不能直接敲击，防止损坏铜套。

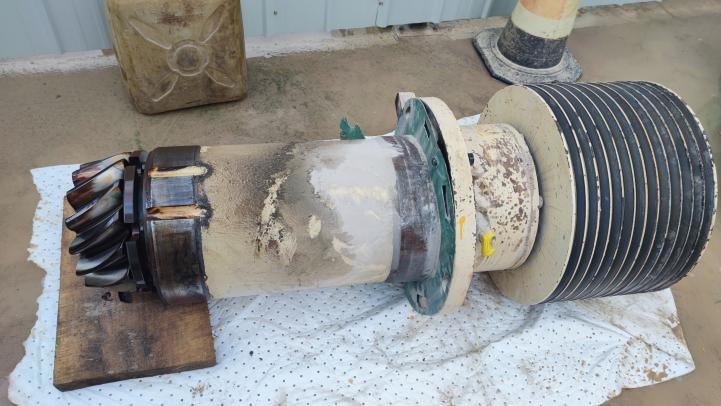

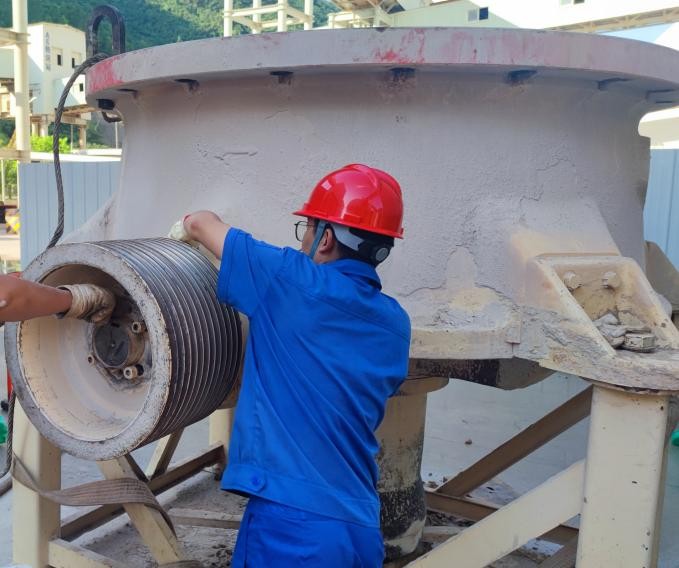

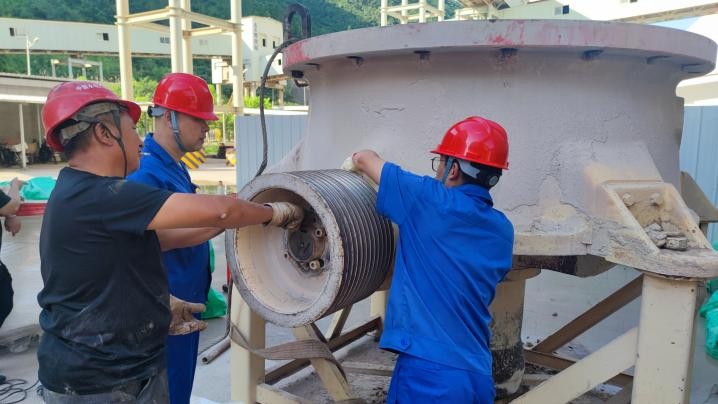

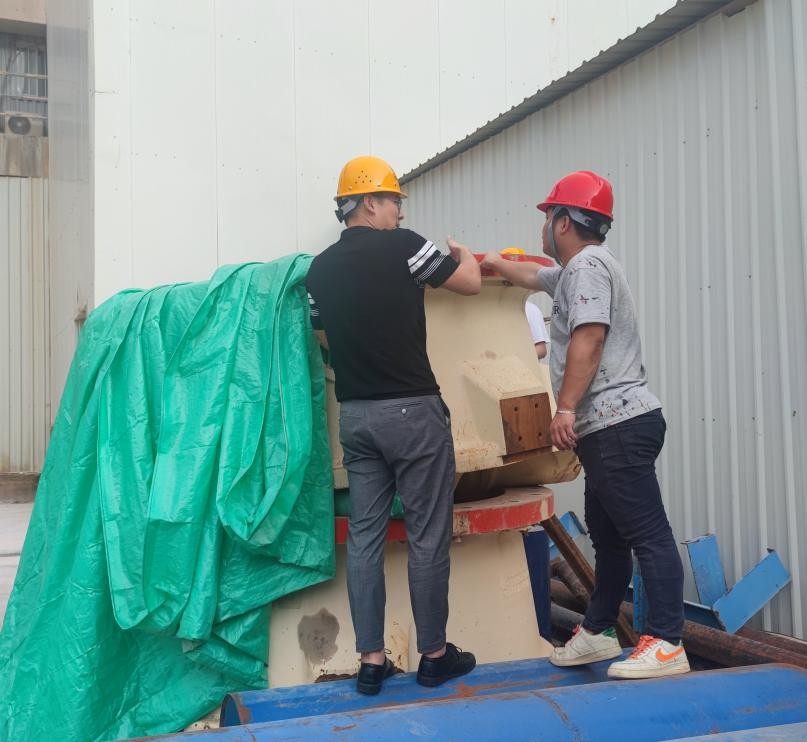

2.4拆卸水平轴总成

2.5拆卸油缸总成

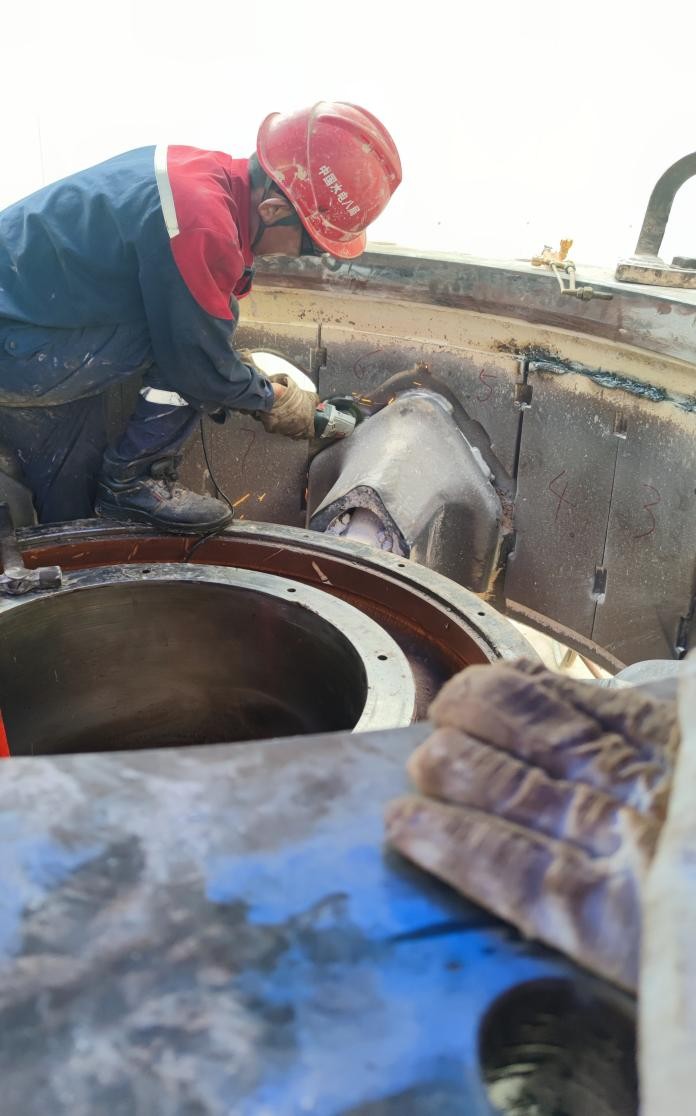

2.6切割护板

由于新的下机架没有焊接架体护板和架臂护板，需要在原机架上切割下来再焊接到新的下机架上

二、检测

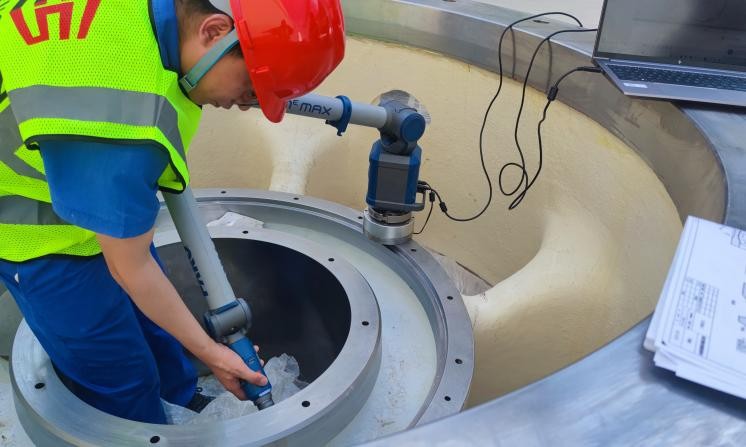

3.1检测新的下机架

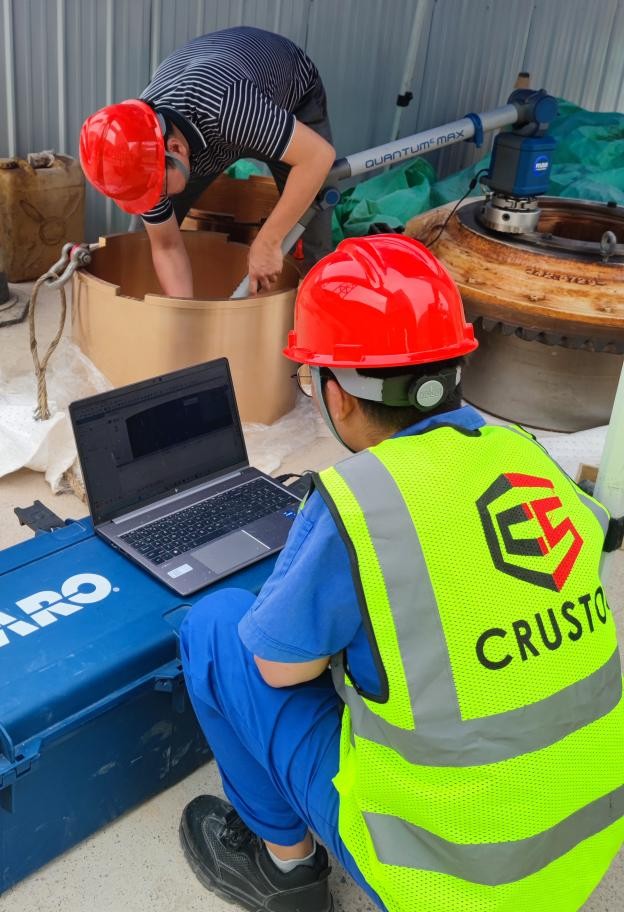

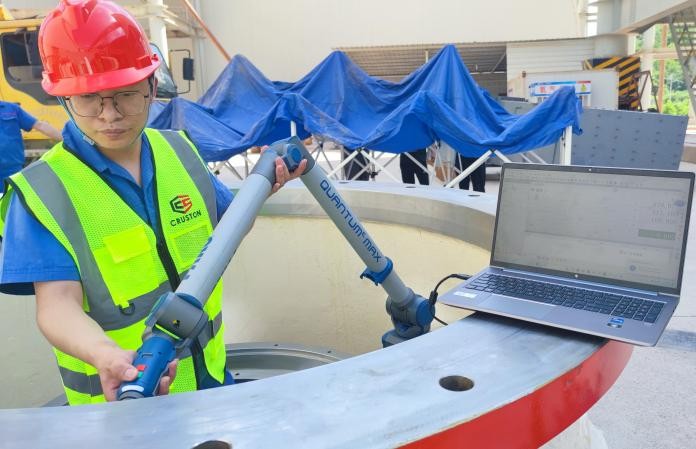

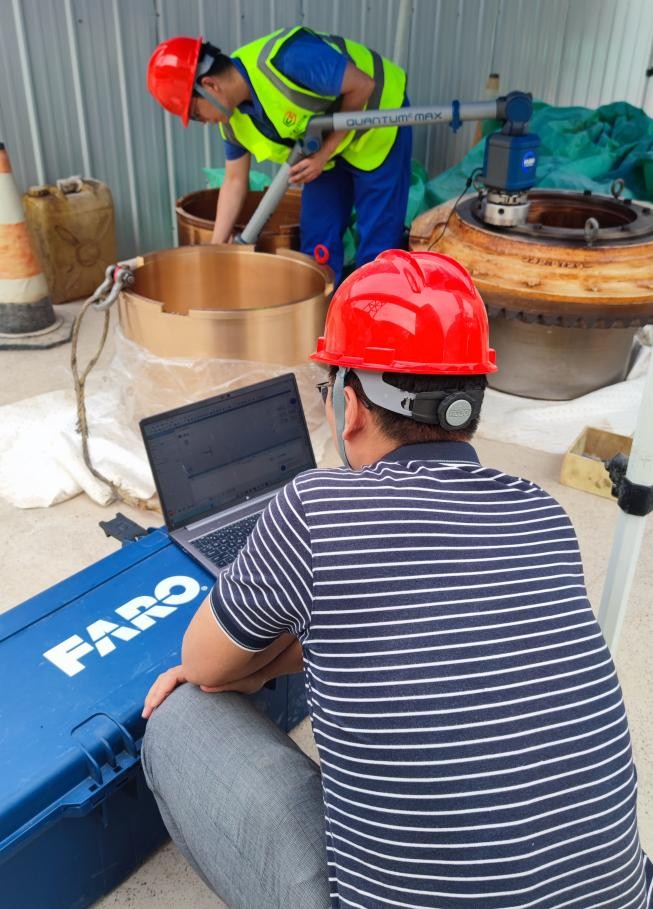

我公司拥有专业的三维测量仪器

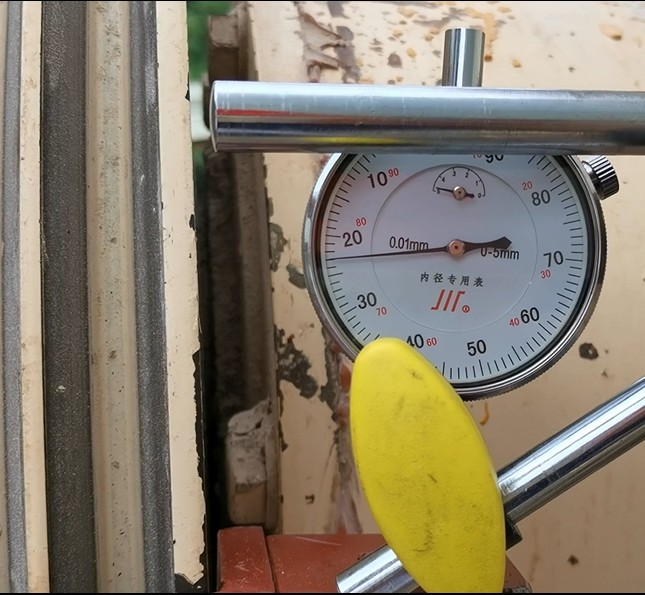

3.2检测新的下机架铜套

旧铜套磨损严重

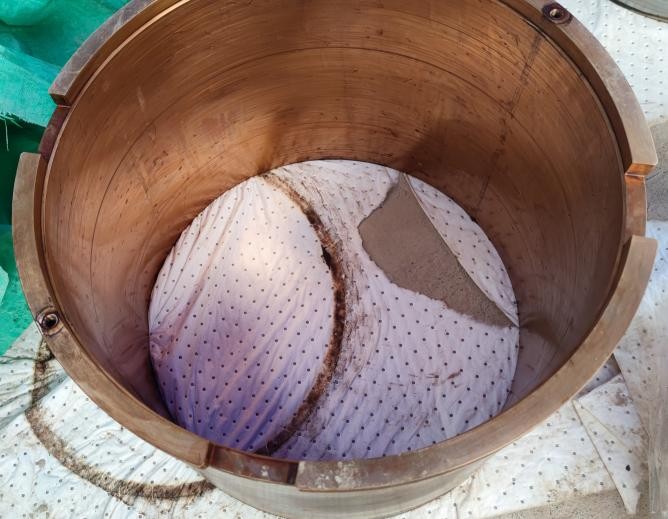

检测新铜套

二、安装过程

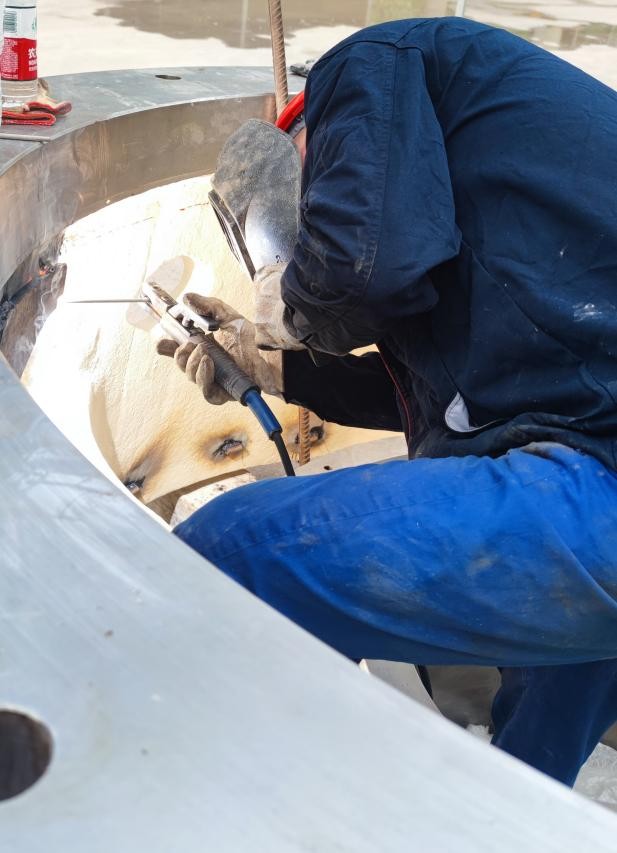

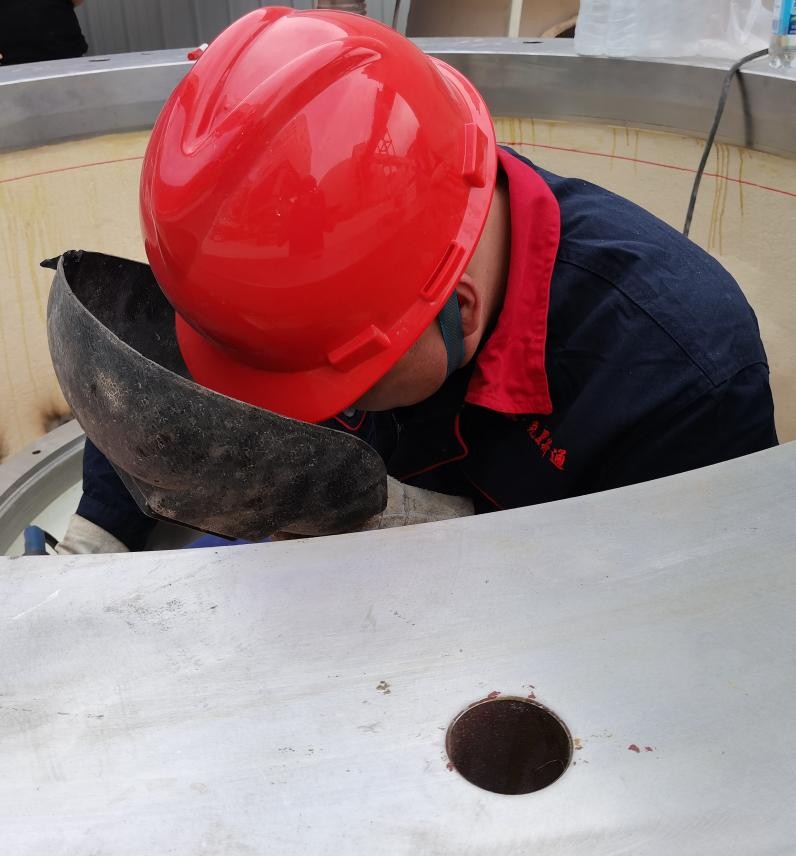

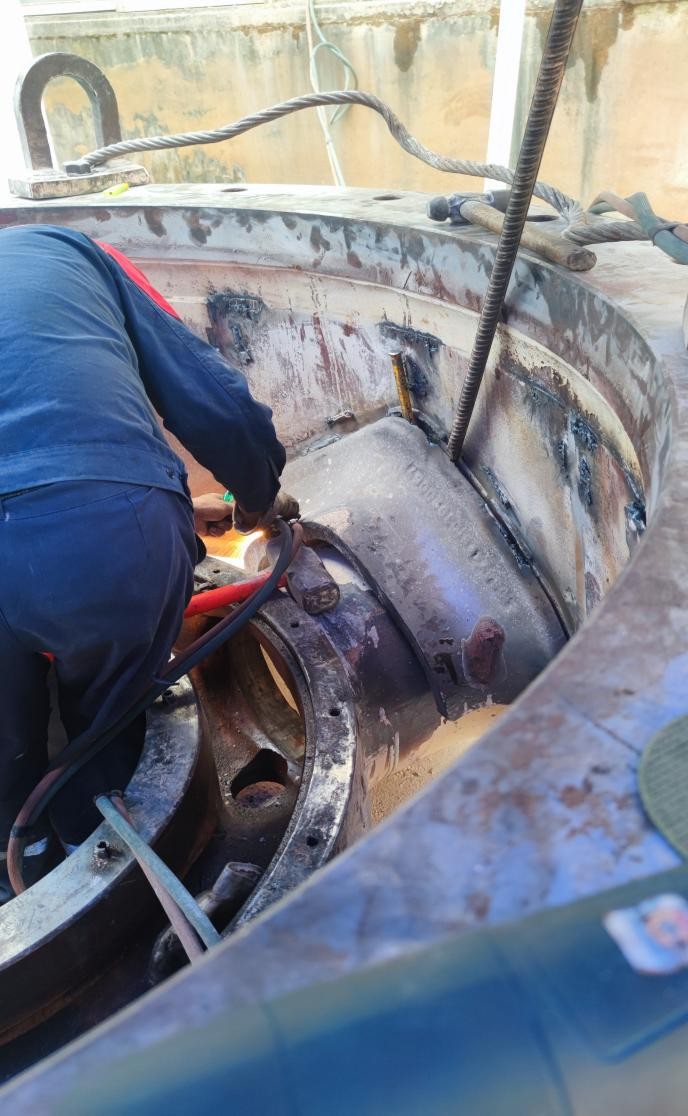

4.1焊接下机架护板

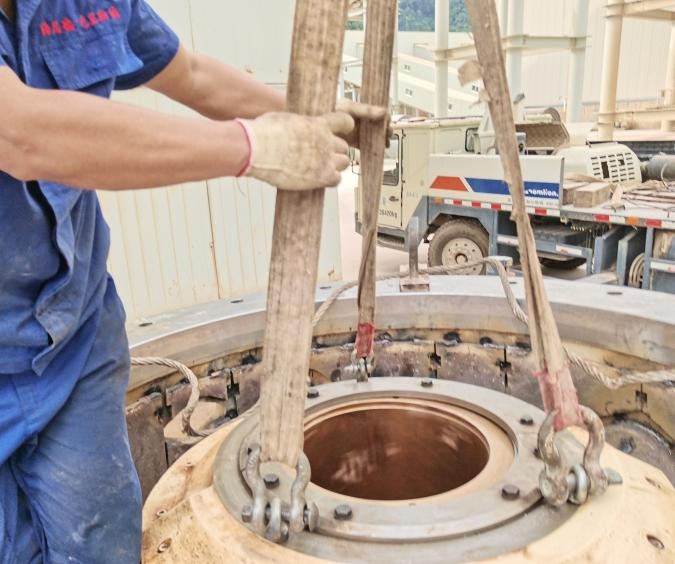

4.2安装机架铜衬套

注意！安装机架衬套时要吊装平衡。

            衬套和机架虽是间隙配合，但在安装过程中会产生晃动，所以不可能达到绝对平衡。

            这时可需要用铜棒或锤子敲击铜套边沿进行调整。

 注意！在铜棒或锤子敲击时铜套边沿时，应在敲击部位垫覆橡胶垫等缓冲物，不能直接敲击，防止损坏铜套。

4.3安装偏心套总成

注意！安装偏心套总成时要吊装平衡。

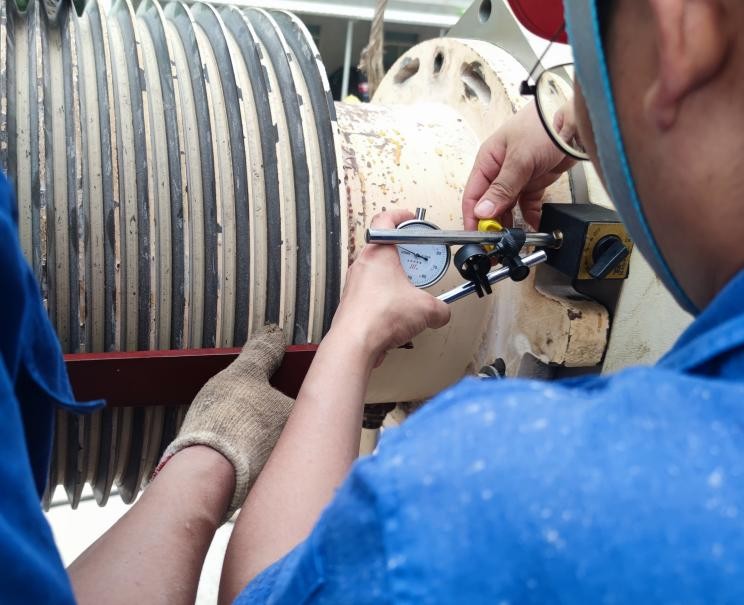

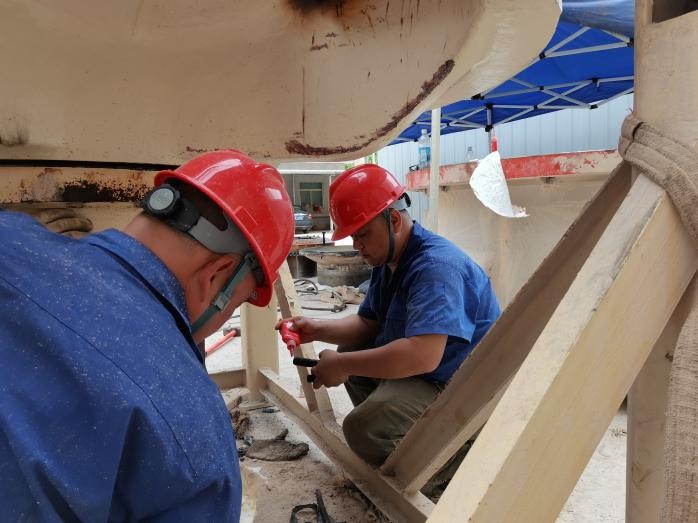

4.4调节齿轮侧隙

传动总成安装完成，调节齿轮侧隙

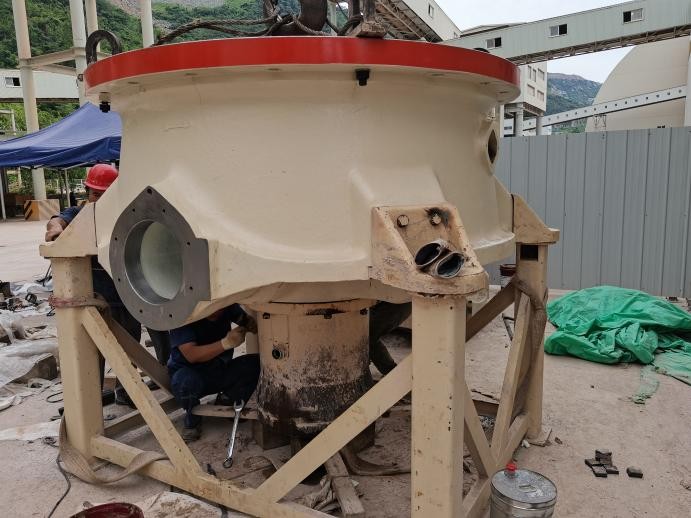

4.5安装油缸总成

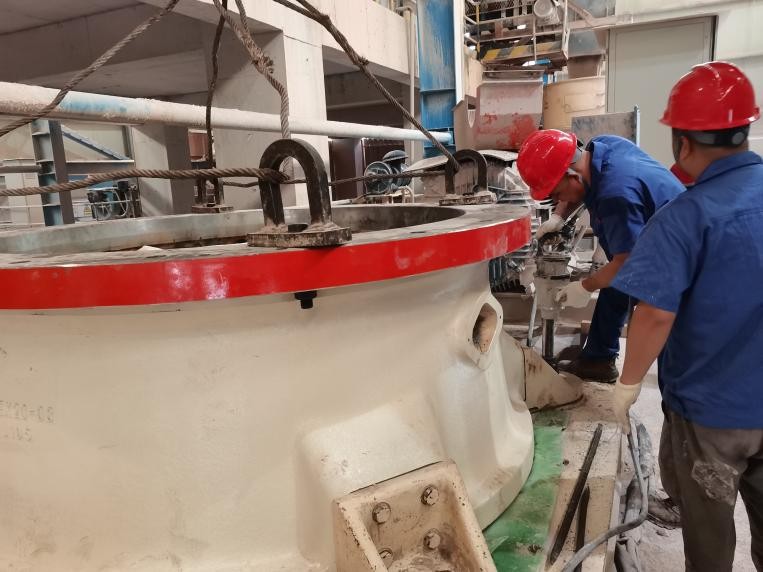

4.6安装下机架总成

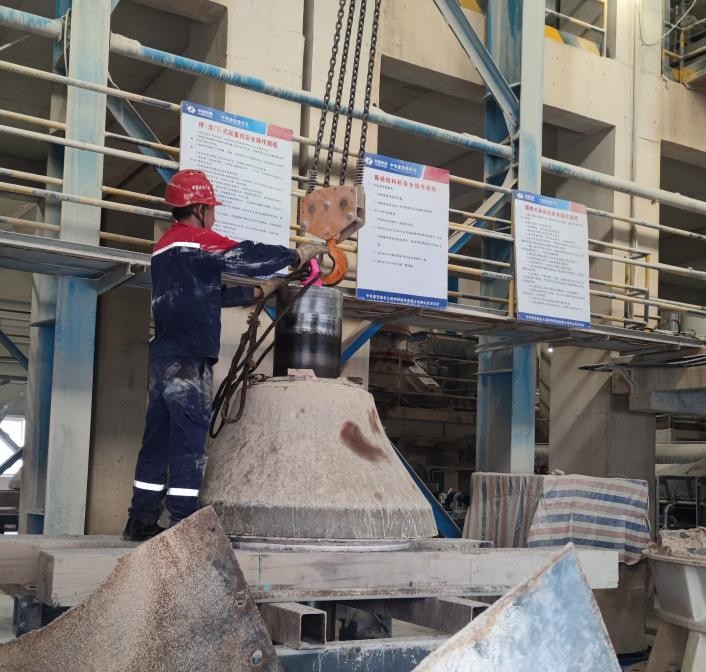

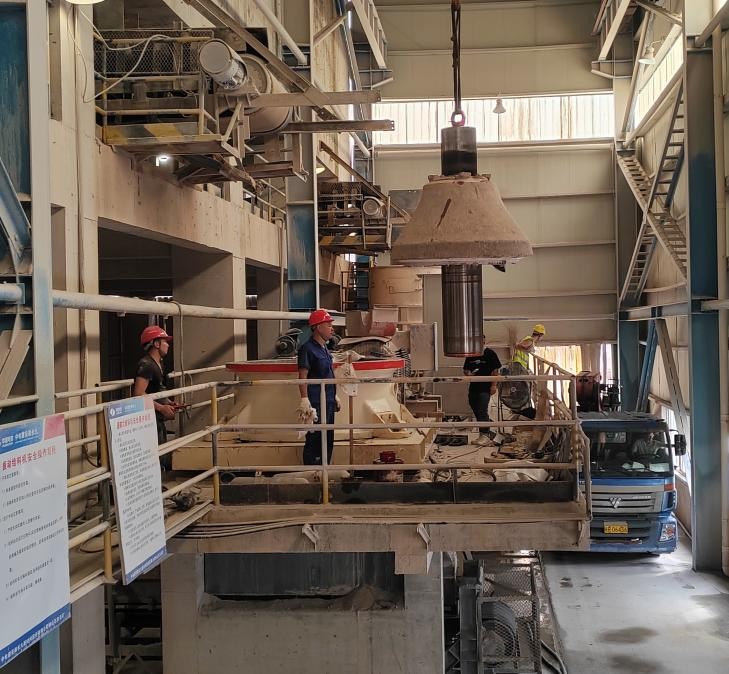

4.7安装主轴总成

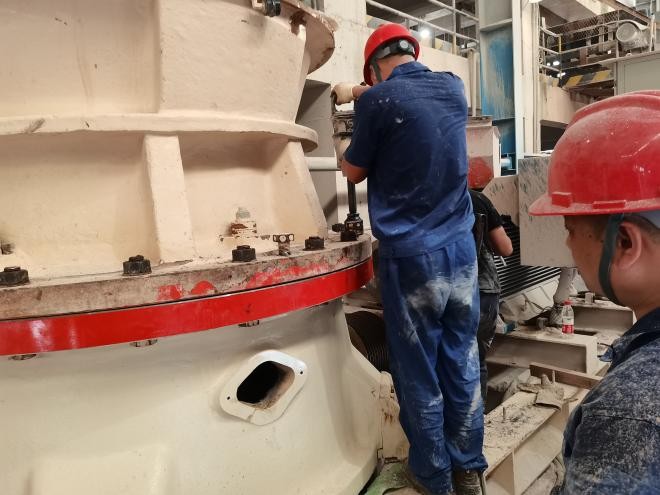

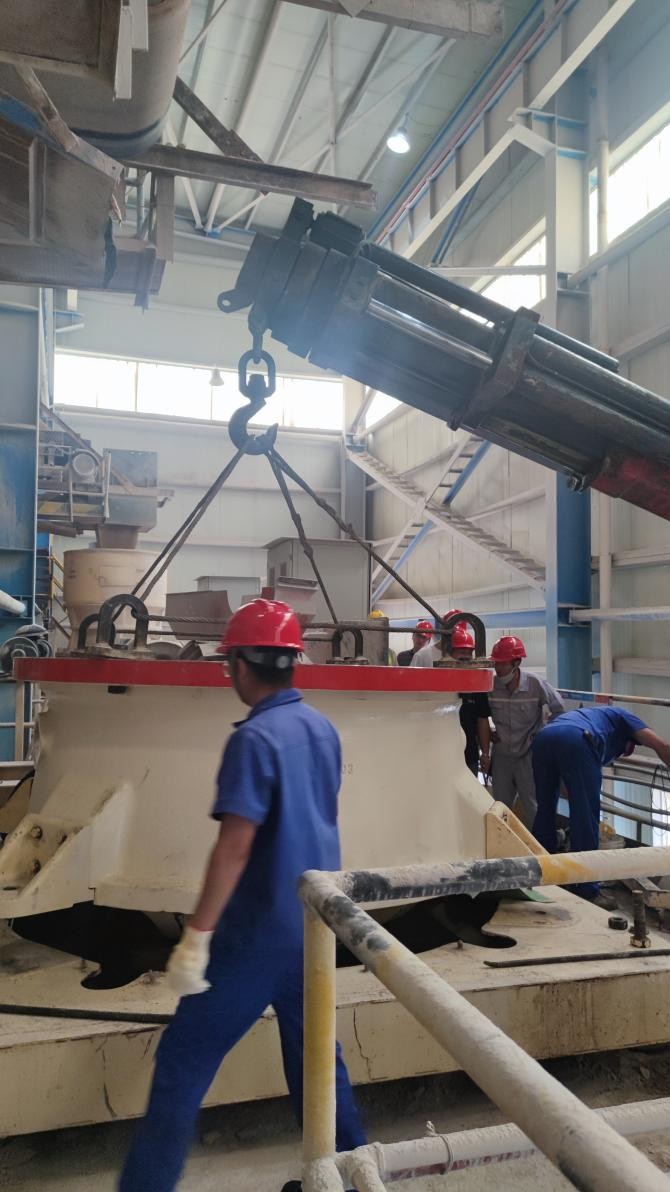

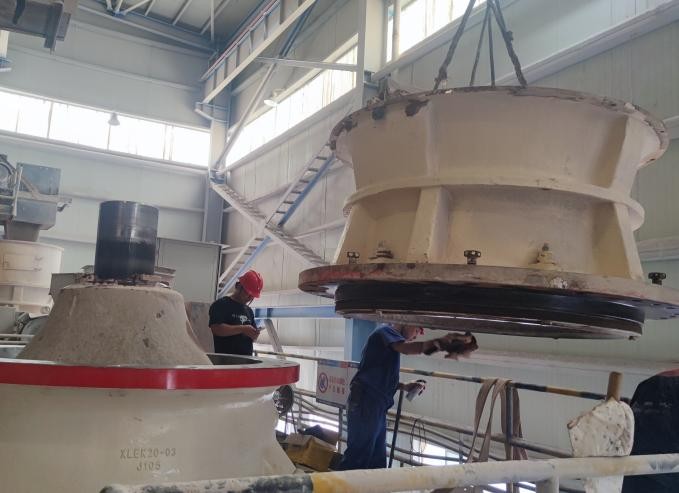

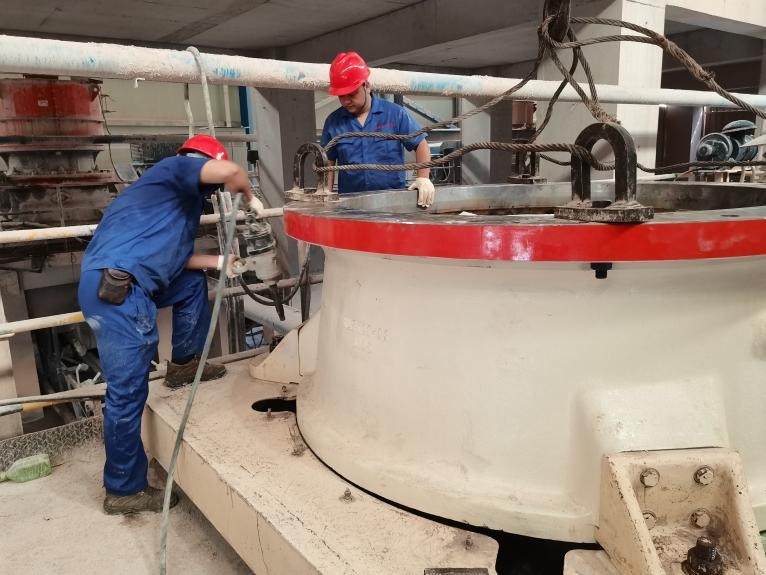

4.8安装上机架总成

4.9调试完成试机

4.10此次维保服务圆满未完成

二、原因分析

5.1下机架外壁破裂的原因分析

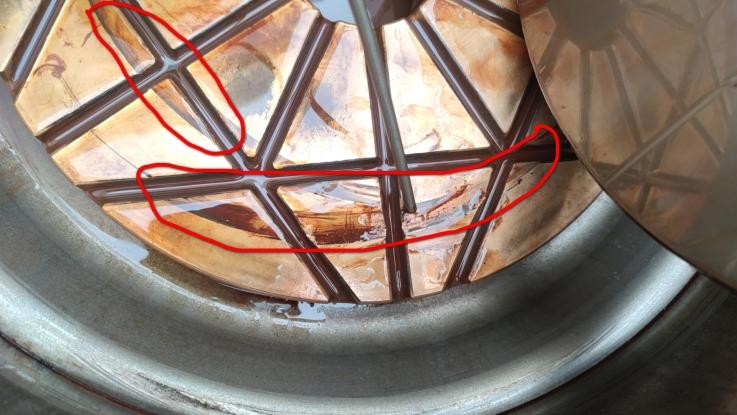

能造成下机架外壁破裂，说明下机架所承受的力以及远远大于其承载上限。我们先看看下图

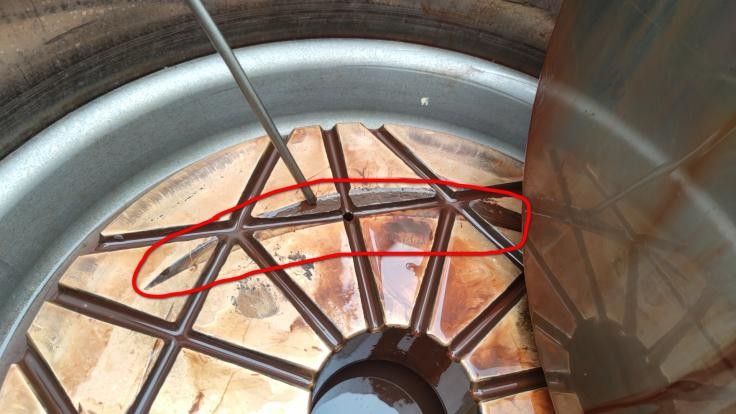

以上是我们在现场拆下油缸后拍摄的两张图片，从图片上我们可以清晰地看到三处深深凹陷的伤痕。

最后经我们公司技术部同事们分析认为有以下两个原因造成下机架外壁破裂：

a）上图中的挤压痕迹表明，在破碎过程有过铁或过其他非常硬的物料的现象，但过铁保护功能没有能及时作出反应，从而使机架长时间受到连续不断地、瞬间地巨大冲击力；

b）下机架机体强度不够（之前我们在为其它同类型的破碎机维保时也遇到过与上图相似的挤压痕迹，但机架并未受损）。

5.2下机架铜套磨损严重的原因分析

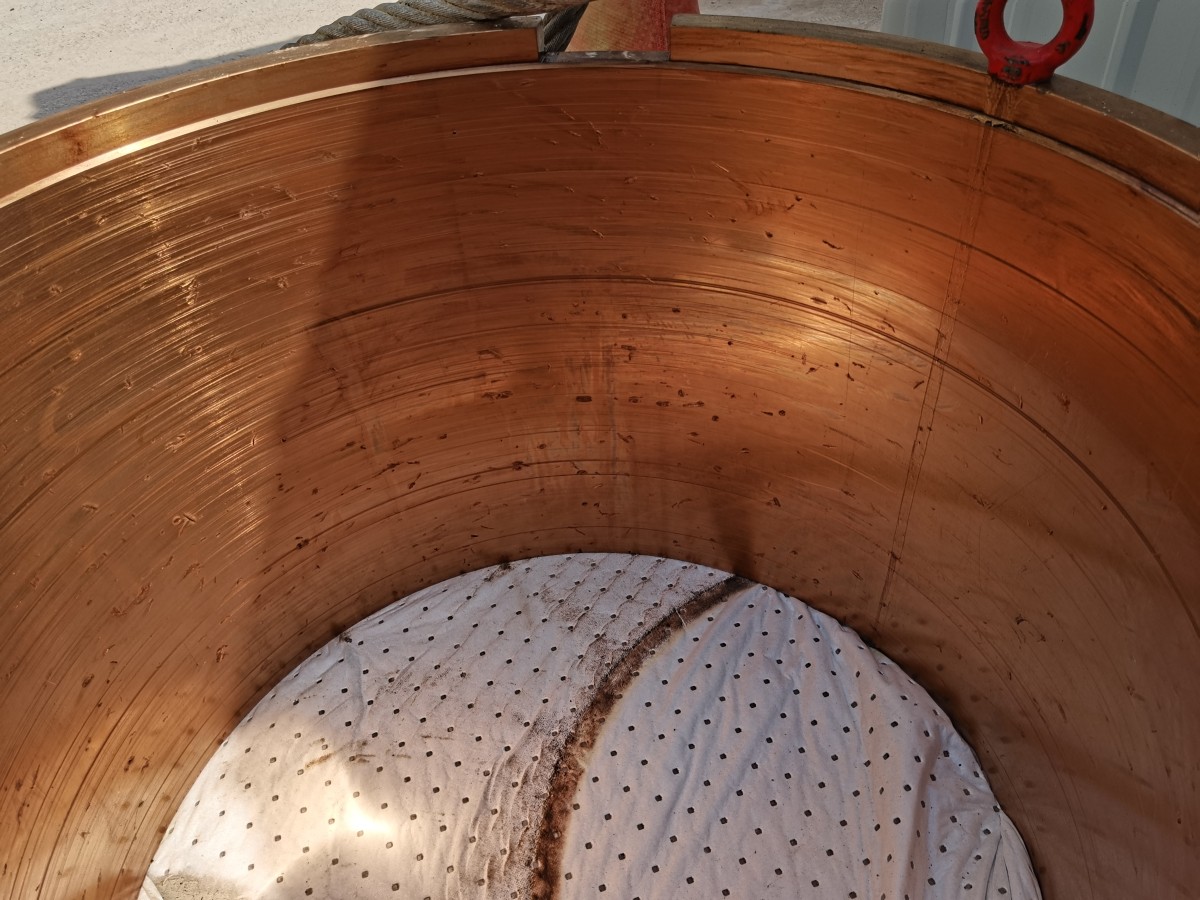

下机架铜套磨损情况

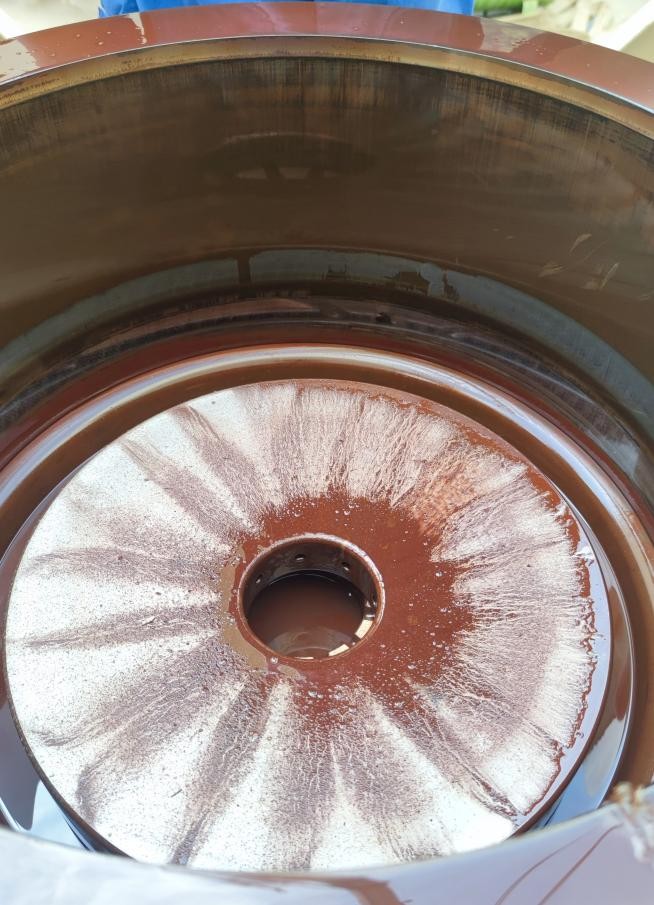

油缸刚拆下时的情况

从上图我们可以得出两个结论：

a）密封不好造成异物进入，污染润滑油；

b）润滑油长时间未更换。
